วิธีการเลือกสิ่งที่ถูกต้อง แปเหล็กรูปตัวซี ข้อมูลจำเพาะตามข้อกำหนดการรับน้ำหนักของอาคาร

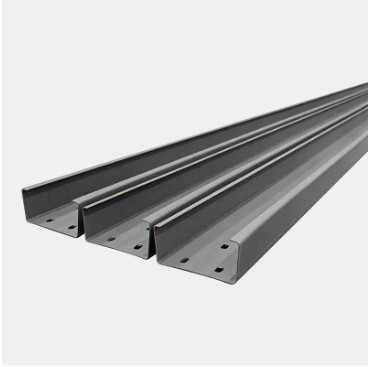

หลักการหลักในการเลือกข้อกำหนดแปเหล็กรูปตัว C สำหรับการออกแบบโครงสร้างเหล็กคือ เพื่อให้แน่ใจว่าอัตราส่วนของความสูงของหน้าตัด (H) ต่อการขยายโดยทั่วไปจะอยู่ระหว่าง 1/35 ถึง 1/50 ในขณะที่โมดูลัสหน้าตัดจะต้องทนต่อโมเมนต์การดัดงอสูงสุด สำหรับโรงงานอุตสาหกรรมที่มีระยะมาตรฐาน 6 เมตร โดยทั่วไปสเปคที่ต้องการคือ C180×60×20×2.5 หรือ C200×70×20×3.0 ข้อกำหนดเฉพาะจะต้องถูกกำหนดโดยอิงจากการคำนวณที่แม่นยำของโหลดเสีย โหลดจริง และโหลดด้านสิ่งแวดล้อม (ลมและหิมะ)

ผลกระทบเฉพาะของประเภทโหลดหลักต่อการเลือก

เนื่องจากส่วนประกอบเหล็กผนังบางขึ้นรูปเย็น แปเหล็กรูปตัว C มีอัตราส่วนความแข็งแรงต่อน้ำหนักสูง แต่การตอบสนองต่อโหลดประเภทต่างๆ จะแตกต่างกันอย่างมาก:

น้ำหนักบรรทุกคงที่และระบบหลังคาแบบน้ำหนักตัวเอง

โหลดที่ตายแล้วรวมถึงน้ำหนักของเหล็กแผ่นเคลือบสีหรือแผงแซนวิช ตัวอย่างเช่น การใช้แผงแซนวิชใยแก้วหนา 75 มม. จะเพิ่มน้ำหนักตัวเองได้ประมาณ 12-15 กก. ต่อตารางเมตร หากมีการติดตั้งระบบไฟฟ้าโซลาร์เซลล์บนหลังคา ความหนาของผนังแปควรเพิ่มจาก 2.0 มม. เป็น 2.5 มม. หรือมากกว่านั้น โดยขึ้นอยู่กับน้ำหนักเพิ่มเติม 15-20 กก./ตร.ม.

ปริมาณสิ่งแวดล้อมทางภูมิอากาศ (ลมและหิมะ)

ในพื้นที่ที่มีหิมะตกหนัก แปต้องมีความต้านทานแรงอัดสูง ในพื้นที่ชายฝั่งทะเลที่มีลมแรง ลมดูดอาจทำให้หน้าแปลนด้านล่างของแปสูญเสียความมั่นคงภายใต้แรงกดดัน ดังนั้นจึงแนะนำให้เลือกข้อมูลจำเพาะที่มีความกว้างของหน้าแปลน (B) ไม่น้อยกว่า 60 มม. ในบริเวณที่มีแรงดันลมสูงเพื่อเพิ่มความแข็งแกร่งของแรงบิด

อ้างอิงสำหรับทั่วไป แปเหล็กรูปตัวซี ข้อมูลจำเพาะและช่วงโหลด

เพื่อสร้างความสมดุลระหว่างความปลอดภัยและการประหยัดวัสดุ คำแนะนำในการเลือกทางอุตสาหกรรมตามเงื่อนไขการโหลดทั่วไปมีดังนี้

คำแนะนำในการเลือกปฏิบัติเพื่อปรับปรุงความปลอดภัยของโครงสร้าง

เมื่อพิจารณาข้อกำหนด นอกเหนือจากขนาดทางกายภาพแล้ว ควรสังเกตประเด็นทางเทคนิคต่อไปนี้:

• บังคับใช้ขีดจำกัดการโก่งตัวอย่างเคร่งครัด: การโก่งตัวของแปหลังคาภายใต้น้ำหนักรวมรวมกันไม่ควรเกิน L/150 ตัวอย่างเช่น การโก่งตัวลงของแประยะ 6 เมตร จะต้องได้รับการควบคุมภายใน 40 มม. มิฉะนั้นจะต้องเพิ่มมาตรา
• การเพิ่มประสิทธิภาพความแข็งแรงของวัสดุ: สำหรับโครงการที่มีการรับน้ำหนักสูงกว่า การใช้เหล็กเกรด Q355 แทน Q235 ทั่วไปสามารถปรับปรุงความสามารถในการรับน้ำหนักได้อย่างมาก ขณะเดียวกันก็รักษาข้อกำหนดที่มีขนาดเล็กลง ซึ่งจะช่วยลดน้ำหนักของตัวเองของโครงสร้างหลักได้อย่างมีประสิทธิภาพ
• ข้อควรพิจารณาเกี่ยวกับความต้านทานการกัดกร่อน: แม้ว่าแปเหล็กรูปตัว C จะมีความต้านทานการกัดกร่อนได้ดี แต่ในสภาพแวดล้อมที่เป็นกรดหรือชายฝั่ง ควรเลือกข้อกำหนดที่มีชั้นสังกะสีไม่น้อยกว่า 275 กรัม/ตร.ม. เพื่อป้องกันความสามารถในการรับน้ำหนักลดลงเนื่องจากการกัดกร่อนของวัสดุ

ซึ่งมีประสิทธิภาพฉนวนความร้อนที่ดีกว่า: แผ่นเหล็กโปรไฟล์เคลือบสี หรือ แผงแซนด์วิชเหล็กสี ?

ข้อสรุปที่ชัดเจนก็คือ แผงแซนด์วิชเหล็กสี offer significantly superior thermal insulation performance เมื่อเทียบกับแผ่นเหล็กเคลือบสี ในขณะที่แผ่นโปรไฟล์ชั้นเดียวทำหน้าที่เป็นเกราะป้องกันสภาพอากาศโดยมีความต้านทานความร้อนเล็กน้อย แผงแซนวิชใช้ชั้นฉนวนหลักที่สร้างการแตกตัวจากความร้อนที่แข็งแกร่ง ในการใช้งานจริงทางอุตสาหกรรม การเปลี่ยนไปใช้แผงแซนวิชสามารถส่งผลให้อุณหภูมิภายในลดลงได้ 10°C ถึง 15°C ในช่วงฤดูร้อนที่มีนักท่องเที่ยวมาเยือนมากที่สุด .

ความแตกต่างของโครงสร้างหลักและความต้านทานความร้อน

ช่องว่างในประสิทธิภาพของฉนวนเป็นผลโดยตรงจากองค์ประกอบหน้าตัดของวัสดุทั้งสองนี้:

แผ่นเหล็กโปรไฟล์เคลือบสีชั้นเดียว

แผ่นโปรไฟล์เช่น YX25-210-840 ทำจากเหล็กที่มีความนำไฟฟ้าสูง หากไม่มีแกนกลางแบบบูรณาการ ความร้อนจากรังสีดวงอาทิตย์จะถูกถ่ายโอนไปยังภายในอาคารเกือบจะในทันที สิ่งเหล่านี้เหมาะอย่างยิ่งสำหรับโกดังหรือโรงเก็บของที่ไม่มีเครื่องทำความร้อน การควบคุมความร้อนไม่ใช่เรื่องสำคัญ .

แผงแซนด์วิชเหล็กสีคอมโพสิต

แผงเหล่านี้ประกอบด้วยหนังเหล็กสองแผ่นที่เชื่อมแกนกลางของโพลียูรีเทน (PU) ใยหิน หรือ EPS โครงสร้าง "แซนวิช" นี้ป้องกันการถ่ายเทความร้อนที่เป็นสื่อกระแสไฟฟ้าได้อย่างมีประสิทธิภาพ ก แผงรวมโพลียูรีเทน ตัวอย่างเช่น ให้ประสิทธิภาพเชิงความร้อนสูงสุดที่มีอยู่ในการก่อสร้างทางอุตสาหกรรมสมัยใหม่

ข้อมูลทางเทคนิค: การเปรียบเทียบการนำความร้อน

ข้อมูลต่อไปนี้แสดงค่าการนำความร้อน (แล) ของวัสดุต่างๆ ค่าที่ต่ำกว่าแสดงถึงคุณสมบัติของฉนวนที่ดีกว่า:

แนวทางการประยุกต์ใช้เชิงกลยุทธ์

เมื่อเลือกระหว่างวัสดุเหล่านี้ ให้พิจารณาข้อกำหนดการใช้งานเฉพาะของโครงการ:

• สิ่งอำนวยความสะดวกที่มีการควบคุมอุณหภูมิ: สำหรับห้องเย็นหรือแปรรูปอาหาร แผงรวมโพลียูรีเทนs เป็นสิ่งจำเป็นสำหรับการรักษาความแตกต่างของอุณหภูมิที่เข้มงวด
• ความปลอดภัยจากอัคคีภัยอุตสาหกรรม: ในกรณีที่การทนไฟมีความสำคัญเท่ากับฉนวน แผงแซนวิชขนหิน เป็นตัวเลือกที่เหมาะสมที่สุดโดยนำเสนอระบบป้องกันอัคคีภัยเกรด A
• ที่พักพิงทางเศรษฐกิจ: แผ่นโปรไฟล์เช่น YX35-125-750 คุ้มค่าสำหรับโครงสร้างกลางแจ้งหรืออาคารเกษตรกรรมที่สภาพอากาศภายในไม่ได้รับการจัดการ

มูลค่าเพิ่มของ ระบบแผงแซนวิช

นอกเหนือจากการควบคุมความร้อนแล้ว แผงแซนวิชยังมีข้อดีทางวิศวกรรมหลายประการเหนือแผ่นชั้นเดียว:

• การลดเสียงอะคูสติก: วัสดุหลักดูดซับเสียงกระแทกจากฝนและลมได้อย่างมาก
• ความแข็งแรงของโครงสร้าง: ความแข็งแกร่งของคอมโพสิตช่วยให้ เพิ่มระยะระหว่างแปเหล็กรูปตัว C ช่วยลดการใช้เหล็กโครงสร้างโดยรวม
• การควบคุมการควบแน่น: ฉนวนต่อเนื่องป้องกันการสะสมความชื้นภายใน (เหงื่อออก) ปกป้องสินค้าคงคลังและอุปกรณ์ติดตั้งภายใน

การวิเคราะห์ข้อได้เปรียบหลัก: เหตุใดอาคารสูงจึงชอบพื้นเหล็ก

พื้นเหล็กไม่ได้เป็นเพียงแม่แบบสำหรับขั้นตอนการก่อสร้างเท่านั้น มันมีบทบาทสำคัญในวงจรชีวิตของอาคารทั้งหมด:

ประสิทธิภาพของโครงสร้างและความปลอดภัย

พื้นระเบียงเหล็ก (เช่น YX 75-293-880 รุ่นความแข็งแรงสูงสำหรับงานหนัก ) ช่วยเพิ่มความแข็งแกร่งด้านข้างของแผ่นพื้นได้อย่างมากผ่านรูปทรงลูกฟูก ในอาคารสูง โครงสร้างแผ่นคอมโพสิตนี้ช่วยเพิ่มความซ้ำซ้อนของแผ่นดินไหวได้อย่างมีประสิทธิภาพ และมอบแพลตฟอร์มการทำงานที่มั่นคงทันทีหลังจากการวาง เพื่อให้มั่นใจในความปลอดภัยของพนักงานที่ระดับความสูง

การลดน้ำหนักตัวเองของโครงสร้างอย่างมีนัยสำคัญ

การรับน้ำหนักตัวเองของทุกชั้นในอาคารสูงจะสร้างแรงกดดันอย่างมากต่อรากฐาน การใช้พื้นระเบียงเหล็กช่วยลดความหนาของแผ่นพื้นคอนกรีต ช่วยลดน้ำหนักพื้นได้อย่างมาก . ช่วยให้นักออกแบบสามารถลดขนาดหน้าตัดของคานและเสาของเฟรมหลักได้ ทำให้สามารถใช้ประโยชน์จากพื้นที่ทางสถาปัตยกรรมได้ดีขึ้น

การเปรียบเทียบพารามิเตอร์ทางเทคนิคในเชิงลึก

ตารางต่อไปนี้แสดงให้เห็นอย่างชัดเจนถึงความแตกต่างด้านประสิทธิภาพระหว่างโซลูชันทั้งสองในสภาพแวดล้อมที่สูง:

คำแนะนำการใช้งานสำหรับรุ่นทั่วไป

ขึ้นอยู่กับข้อกำหนดด้านน้ำหนักและช่วงที่แตกต่างกันในอาคารสูง แนะนำให้ใช้รุ่นมืออาชีพต่อไปนี้:

• YX 51-253-760 ประเภทรับน้ำหนักซี่โครงสูง: เหมาะสำหรับอาคารสำนักงานขนาดใหญ่ ให้ความแข็งแกร่งของแผ่นพื้นโดยรวมดีเยี่ยม
• YX 35-125-750 ประเภทคอมโพสิตน้ำหนักเบา: เหมาะสำหรับสถานการณ์ที่โหลดไม่มาก เช่น อาคารที่พักอาศัย โดยให้ประสิทธิภาพการติดตั้งที่สูงมาก
• YX 51-304-914 ประเภทรับน้ำหนักที่กว้างขึ้น: เหมาะสำหรับปูพื้นพื้นที่ขนาดใหญ่ ลดการทับซ้อนของตะเข็บ และปรับปรุงการกันซึมของอากาศ

บทสรุปและคำแนะนำจากผู้เชี่ยวชาญ

เมื่อพิจารณาถึงสมรรถนะทางกล ความเร็วในการก่อสร้าง และต้นทุนที่ครอบคลุม พื้นระเบียงเหล็ก เป็นตัวเลือกที่เหนือกว่าสำหรับการก่อสร้างพื้นอาคารสูงอย่างไม่ต้องสงสัย . ระหว่างดำเนินการแนะนำให้ทำควบคู่ไปด้วย ระบบแปเหล็กรูปตัวซี สำหรับการออกแบบผนังและส่วนรองรับเสริมเพื่อให้แน่ใจว่ามีการส่งผ่านแรงที่มั่นคงและเชื่อถือได้มากขึ้นสำหรับระบบโครงสร้างเหล็กทั้งหมด

วิธีการเลือกให้เหมาะสม ระบบโครงสร้างเหล็ก ขึ้นอยู่กับสแปนและโหลด?

การเลือกระบบโครงสร้างเหล็กให้เหมาะสมจะต้องเป็นไปตามหลักการพื้นฐาน คือ "ระบบ Lattice/Truss สำหรับช่วงขนาดใหญ่ ระบบคอมโพสิต/งานหนักสำหรับงานหนัก และระบบ พอร์ทัลเฟรมs สำหรับช่วงขนาดเล็กถึงขนาดกลาง" ด้วยการจับคู่ความต้องการช่วงและน้ำหนักอย่างถูกต้อง คุณจะสามารถลดการใช้เหล็กได้สูงสุด และลดรอบการก่อสร้างให้สั้นลง ในขณะเดียวกันก็มั่นใจในความปลอดภัยของโครงสร้าง โดยปกติแล้วสำหรับโรงงานอุตสาหกรรมมาตรฐานที่มีช่วงของ 18-36 เมตร ระบบเฟรมพอร์ทัลแสดงถึงความสมดุลที่เหมาะสมที่สุดของความประหยัดและความมั่นคง

คำแนะนำในการเลือกระบบตามช่วงช่วง

ช่วงจะกำหนดขนาดหน้าตัดของส่วนประกอบและมาตรฐานการควบคุมการโก่งตัวโดยตรง ด้านล่างนี้คือข้อมูลอ้างอิงการเลือกทั่วไปสำหรับช่วงช่วงต่างๆ:

ช่วงเล็กและกลาง (12ม. - 24ม.)

ในช่วงนี้ก ระบบพอร์ทัลเฟรม ขอแนะนำ ระบบนี้ใช้เหล็กรูปตัว H ของรางทึบเป็นโครงแข็งหลักที่รองรับโดย แปเหล็กรูปตัวซี เป็นระบบสนับสนุนรอง แปเหล็กรูปตัว C มีคุณสมบัติทางกลหน้าตัดที่มั่นคง น้ำหนักเบา และมีอัตราส่วนความแข็งแรงต่อน้ำหนักสูง ช่วยให้ถ่ายเทน้ำหนักที่หุ้มไปยังโครงสร้างหลักได้อย่างมีประสิทธิภาพ

ช่วงใหญ่ (24ม. - 48ม.)

เมื่อช่วงเกิน 30 เมตร น้ำหนักของตัวเองของส่วนประกอบโซลิดเว็บจะเพิ่มขึ้นอย่างรวดเร็ว ในกรณีเช่นนี้ โครงโครงเหล็กหรือโครงสร้าง Space Frame ได้รับการแนะนำ ระบบเหล่านี้ปรับปรุงการใช้วัสดุได้อย่างมากผ่านการแปลงแรงอัดและแรงตึงระหว่างชิ้นส่วน ทำให้เหมาะสำหรับสนามกีฬา โรงเก็บเครื่องบิน และศูนย์โลจิสติกส์อุตสาหกรรมขนาดใหญ่

ผลกระทบเฉพาะของสภาวะโหลดต่อการเลือกส่วนประกอบ

น้ำหนักบรรทุกรวมถึงน้ำหนักบรรทุกที่ตายแล้ว เช่นเดียวกับน้ำหนักบรรทุกจริง เช่น น้ำหนักบรรทุกหิมะ ลม และเครน:

• โหลดทางอุตสาหกรรมหนัก: หากหลังคาต้องรองรับอุปกรณ์ขนาดใหญ่หรือการใช้งานที่มีความเข้มข้นสูง ให้เลือก หลังคารับน้ำหนักซี่โครงลึก (เช่น YX50-410-820) หรือ high-strength profiled sheets to enhance local load capacity.
• โหลดแบบไดนามิก (เครน): สำหรับโรงงานที่มีเครนหนักต้องใช้โครงสร้างหลัก คาน H หรือเสาขัดแตะแบบเชื่อม จับคู่กับพื้นดาดฟ้าเหล็กความแข็งแรงสูงสำหรับงานหนักเช่น YX 75-293-880 เพื่อรับมือกับผลกระทบแบบไดนามิกที่เกิดขึ้นบ่อยครั้ง
• โหลดการคุ้มครองสิ่งแวดล้อม: ในบริเวณที่มีความกดอากาศสูงจะมีระบบรองรับรอง เช่น แปเหล็กรูปตัวซี ควรวางให้หนาแน่นมากขึ้นเพื่อให้มั่นใจถึงประสิทธิภาพทางกลที่มั่นคง

ตารางการจับคู่ช่วง โหลด และส่วนประกอบโครงสร้าง

ตารางต่อไปนี้สรุปข้อกำหนดสำหรับส่วนประกอบโครงสร้างเหล็กโดยพิจารณาจากช่วงและน้ำหนักรวมต่างๆ:

กลยุทธ์การปฏิบัติเพื่อการเพิ่มประสิทธิภาพการคัดเลือก

ในด้านวิศวกรรมจริง ให้เน้นไปที่รายละเอียดเหล่านี้เพื่อเพิ่มประสิทธิภาพระบบให้ดียิ่งขึ้น:

• การบูรณาการซองจดหมายอาคาร: การเลือก แผงรวมโพลียูรีเทน (PU) สามารถตอบสนองความต้องการด้านฉนวนและน้ำหนักเบาไปพร้อมๆ กัน ช่วยลดภาระทางโครงสร้างที่เกิดจากน้ำหนักของระบบซองจดหมาย
• การประสานงานระบบพื้น: สำหรับอาคารสูงหรือหลายชั้น ให้จัดลำดับความสำคัญของพื้นคอมโพสิต เช่น YX 32-130-780 เพื่อสร้างโครงสร้างรับน้ำหนักคอมโพสิตที่มั่นคง
• ความสม่ำเสมอของวัสดุ: รับประกันการจับคู่พารามิเตอร์ทางกลระหว่าง แปเหล็กรูปตัวซี , แผ่นโปรไฟล์เคลือบสี และ แผงแซนวิช ช่วยปรับปรุงอายุการใช้งานและประสิทธิภาพการบำรุงรักษาของอาคารอย่างมีนัยสำคัญ
