A ห้องสะอาดผ่านหน้าต่าง เป็นอุปกรณ์ขนย้ายวัสดุแบบปิดที่ติดตั้งอยู่ในผนังระหว่างห้องคลีนรูมและห้องที่ไม่ใช่คลีนรูม (หรือระหว่างพื้นที่ที่มีการจำแนกประเภทความสะอาดต่างกัน) หน้าที่หลักของมันคือ: เพื่อขนย้ายสิ่งของขนาดเล็กถึงขนาดกลางได้อย่างปลอดภัยโดยไม่ต้องเปิดประตูทางเข้าหลักหรือรบกวนค่าแรงดันบวกของห้อง . ผ่านกลไกล็อคสองประตูและโครงสร้างการปิดผนึก การผ่านหน้าต่างสามารถลดความถี่ในการเข้าและออกของบุคลากรได้มากกว่า 80% ซึ่งช่วยลดความเสี่ยงของการบุกรุกของอนุภาคและจุลินทรีย์ได้อย่างมาก สิ่งเหล่านี้ถือเป็นโครงสร้างพื้นฐานที่จำเป็นสำหรับการปฏิบัติตามข้อกำหนด GMP, ISO 14644 และ FDA [^2^]

ในอุตสาหกรรมต่างๆ เช่น ไมโครอิเล็กทรอนิกส์ ชีวเภสัชภัณฑ์ ห้องผ่าตัดของโรงพยาบาล และการแปรรูปอาหาร หน้าต่างทะลุผ่านได้พัฒนาจาก "อุปกรณ์เสริม" ไปเป็น "การติดตั้งภาคบังคับ" ตัวอย่างเช่น ข้อกำหนดของ FDA สำหรับการผลิตยาปลอดเชื้อ (สภาพแวดล้อมพื้นหลังเกรด A/B) ระบุไว้อย่างชัดเจนว่าวัสดุที่เข้าสู่พื้นที่แกนกลางปลอดเชื้อจะต้องผ่านหน้าต่างหรือแอร์ล็อค โดยมีมาตรการชำระล้างการปนเปื้อนที่มีประสิทธิภาพ

สามประเภทหลักและสถานการณ์ที่เกี่ยวข้อง

ขึ้นอยู่กับวิธีการประสานและการทำงานของห้องคลีนรูม การส่งผ่านหน้าต่างแบ่งออกเป็นสามประเภท การคัดเลือกควรพิจารณาถึงการจำแนกประเภทความสะอาด ความเสี่ยงในการปนเปื้อนของวัสดุ และงบประมาณ:

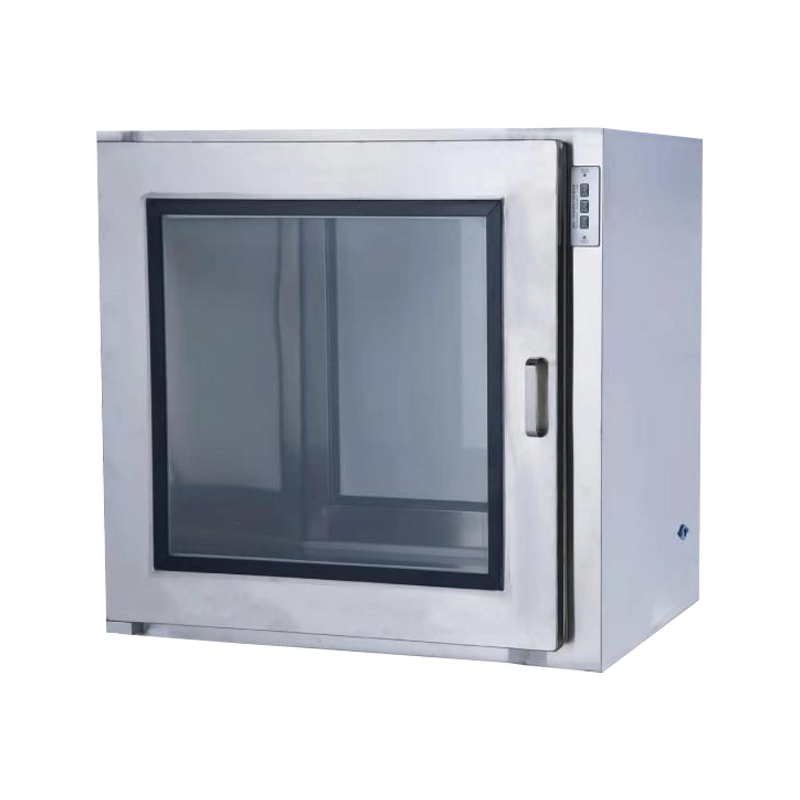

หน้าต่างผ่านการเชื่อมต่อแบบอิเล็กทรอนิกส์

ใช้ล็อคแม่เหล็กไฟฟ้าและเซนเซอร์สำหรับการเชื่อมต่อแบบสองประตู เมื่อเปิดประตูด้านหนึ่ง ประตูอีกด้านจะล็อคโดยอัตโนมัติ เวลาตอบสนองของอินเตอร์ล็อคแบบอิเล็กทรอนิกส์โดยทั่วไปจะน้อยกว่า 0.5 วินาที ซึ่งให้ความน่าเชื่อถือสูง เหมาะสำหรับ ISO Class 5 (Class 100) และห้องปลอดเชื้อคุณภาพสูง . รุ่นพรีเมียมบางรุ่นมีไฟ LED แสดงสถานะและฟังก์ชันแจ้งเตือนข้อผิดพลาดสำหรับการตรวจสอบแบบเรียลไทม์ [^68^]

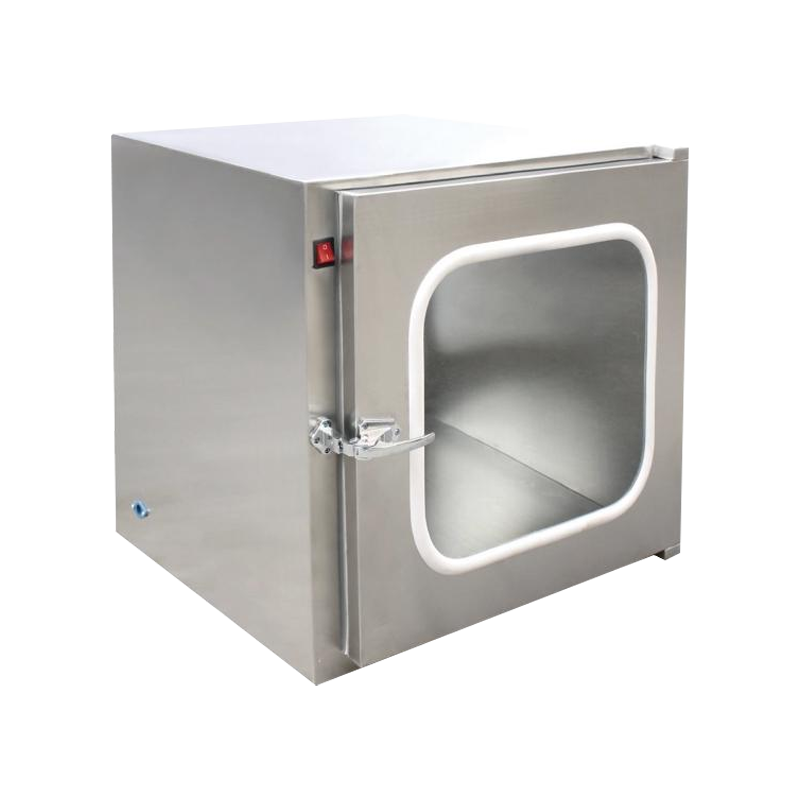

หน้าต่างผ่านลูกโซ่ทางกล

บรรลุการเชื่อมต่อแบบสองประตูผ่านการเชื่อมต่อทางกายภาพหรือกลไกลูกเบี้ยว โดยไม่ต้องใช้พลังงานจากภายนอกและให้ค่าบำรุงรักษาต่ำ ลูกโซ่ทางกลเหมาะสำหรับ ISO คลาส 7–8 (คลาส 10,000–100,000) โซนทำความสะอาดทั่วไป หรือสภาพแวดล้อมที่ป้องกันการระเบิดโดยมีข้อกำหนดด้านความปลอดภัยทางไฟฟ้าพิเศษ ข้อเสียคือส่วนประกอบทางกลอาจสึกหรอเมื่อเวลาผ่านไป แนะนำให้ตรวจสอบฟังก์ชันอินเทอร์ล็อคทุกๆ 12 เดือน [^48^]

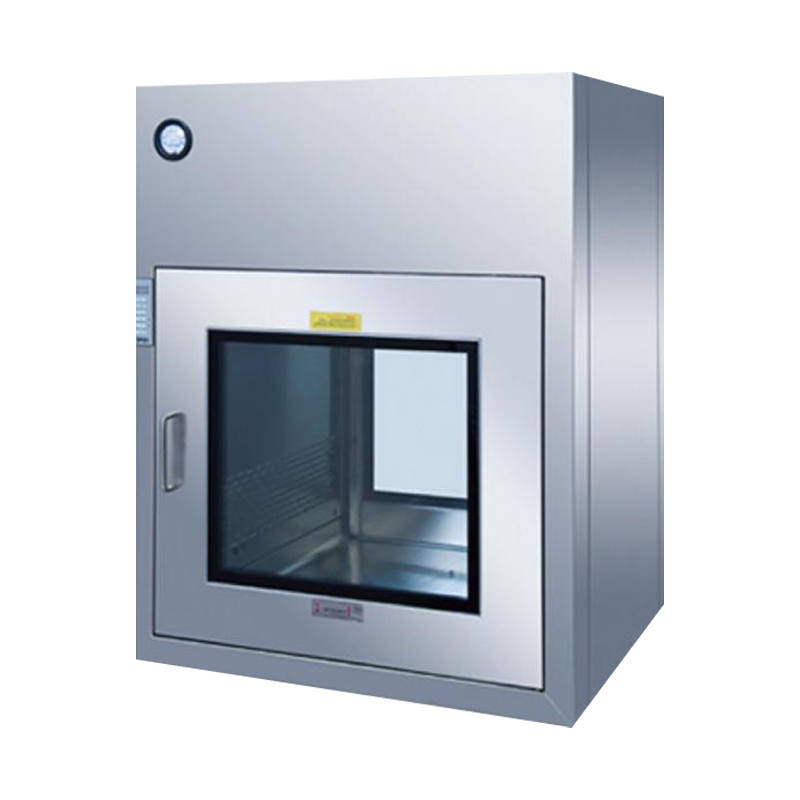

การทำความสะอาดตัวเอง (ไดนามิก) ผ่านหน้าต่าง

นอกเหนือจากฟังก์ชันการประสานพื้นฐานแล้ว หน่วยเหล่านี้ยังรวมเข้าด้วยกันอีกด้วย หน่วยกรอง HEPA และหลอดฆ่าเชื้ออัลตราไวโอเลต (UV) . โบลเวอร์ในตัวจะหมุนเวียนอากาศที่กรองแล้วผ่านห้องเพาะเลี้ยงที่ 375 CFM (ประมาณ 636 ลบ.ม./ชม.) ช่วยให้สามารถฟอกอากาศในห้องเพาะเลี้ยงล่วงหน้าก่อนขนย้ายสิ่งของ โดยทั่วไปจะใช้ประเภทนี้ในห้องปฏิบัติการทางชีวภาพ ห้องปฏิบัติการควบคุมการผสมสูตรปลอดเชื้อ และร้านขายยาในโรงพยาบาล ซึ่งถือเป็นวิธีแก้ปัญหาที่มีประสิทธิภาพสูงสุดในการป้องกันการปนเปื้อนข้าม [^67^]

ข้อมูลจำเพาะของโครงสร้างและวัสดุที่สำคัญ

ประสิทธิภาพของหน้าต่างทะลุจะขึ้นอยู่กับการออกแบบโครงสร้างและการเลือกใช้วัสดุโดยตรง โดยทั่วไปการกำหนดค่ามาตรฐานอุตสาหกรรมจะเป็นไปตามข้อกำหนดเหล่านี้:

การรักษาตัวถังและพื้นผิว

ตัวตู้หลักถูกสร้างขึ้นจาก สแตนเลส SUS304 หรือ SUS316L . SUS316L มีโมลิบดีนัมซึ่งมีความทนทานต่อการกัดกร่อนของคลอไรด์ได้ดีกว่าเมื่อเทียบกับ 304 ทำให้เหมาะสำหรับสภาพแวดล้อมในการฆ่าเชื้อโรคในโรงพยาบาลหรือพื้นที่ชายฝั่งที่มีเกลือสูง ความหนาของผนังมาตรฐานคือ 1.2–1.5 มม. โดยมีมุมโค้งมนภายใน (R≥10 มม.) เพื่อขจัดจุดบอดด้านสุขอนามัย และอำนวยความสะดวกในการทำความสะอาดและฆ่าเชื้อ [^63^] ผลิตภัณฑ์ราคาประหยัดบางชนิดใช้เหล็กรีดเย็นเคลือบผงสำหรับ ISO Class 8 และต่ำกว่าโซนทำความสะอาดทั่วไป

หน้าต่างสังเกตการณ์และระบบปิดผนึก

หน้าต่างสังเกตการณ์มีอุปกรณ์มาตรฐาน กระจกนิรภัยเทมเปอร์ 5 มม ; สภาพแวดล้อมป้องกันไฟฟ้าสถิตบางอย่างต้องใช้โพลีคาร์บอเนต ESD การซีลวงกบประตูใช้ปะเก็นซิลิโคนเกรดสุขอนามัยหรือแผ่นซีลโพลียูรีเทนเจลโดยมีข้อกำหนดชุดการบีบอัดต่ำกว่า 15% เพื่อให้แน่ใจว่ามีการรั่วไหลเป็นศูนย์ภายใต้ความแตกต่างของแรงดันที่ ±30 Pa จากข้อมูลที่วัดได้ ระบบซีลคุณภาพสูงสามารถควบคุมอัตราการรั่วไหลของหน้าต่างที่ไหลผ่านต่ำกว่า 0.01% [^48^]

การกำหนดค่าการเชื่อมต่อและการฆ่าเชื้อ

โดยทั่วไปแล้วช่องทำความสะอาดตัวเองผ่านหน้าต่างจะมีคุณสมบัติ หลอดยูวีฆ่าเชื้อ 15–30 วัตต์ ที่ความยาวคลื่น 253.7 นาโนเมตร โดยมีปริมาณการฉายรังสี ≥40 mJ/cm² ที่จำเป็นสำหรับการยับยั้งจุลินทรีย์บนพื้นผิวอย่างมีประสิทธิภาพ หน่วยการกรอง HEPA ต้องเป็นไปตามพิกัด H13 หรือ H14 (ประสิทธิภาพการกรอง ≥99.97% หรือ ≥99.995% สำหรับอนุภาค 0.3 μm) และรวมเกจวัดแรงดันส่วนต่างด้วย ต้องเปลี่ยนตัวกรองเมื่อความต้านทานขั้วต่อถึง 2–2.5 เท่าของความต้านทานเริ่มต้น (โดยทั่วไปคือ 250–300 Pa) [^67^]

การเลือกขนาดและสิ่งสำคัญในการติดตั้ง

ขนาดหน้าต่างที่ทะลุผ่านต้องตรงกับความหนาของผนัง ปริมาตรวัสดุ และขั้นตอนการปฏิบัติงาน ต่อไปนี้เป็นขนาดมาตรฐานทั่วไปและแนวทางการเลือก:

จุดติดตั้งต่อไปนี้ต้องได้รับการดูแล:

• ขนาดช่องเปิดผนังควรเป็น ใหญ่ขึ้น 5–10 มม กว่ากรอบนอกหน้าต่างทะลุเพื่อปรับระดับและเติมน้ำยากันซึม
• โดยทั่วไปความสูงในการติดตั้งคือ 800–1,000 มม เหนือระดับพื้น ซึ่งสอดคล้องกับช่วงการทำงานตามหลักสรีระศาสตร์
• ช่องว่างระหว่างหน้าต่างและผนังที่ทะลุผ่านจะต้องปิดผนึกด้วยกาวซิลิโคนที่เป็นกลางหรือปะเก็น EPDM เพื่อป้องกันการรั่วไหลของค่าแรงดัน
• หน้าต่างผ่านการทำความสะอาดตัวเองต้องใช้ปลั๊กไฟสำรอง (โดยทั่วไปคือ 120 V / 220 V เฟสเดียว) และการต่อสายดินที่เชื่อถือได้ [^63^]

การใช้งานในอุตสาหกรรมและข้อกำหนดการปฏิบัติตามข้อกำหนด

หน้าต่างทะลุผ่านถูกนำไปใช้กับหลายอุตสาหกรรมโดยมีข้อกำหนดด้านความสะอาดที่เข้มงวด มาตรฐานการปฏิบัติตามข้อกำหนดในอุตสาหกรรมต่างๆ จะกำหนดระดับการกำหนดค่า:

เภสัชกรรมและเทคโนโลยีชีวภาพ

ตาม GMP ภาคผนวก 1 (ฉบับแก้ไขปี 2022) การถ่ายโอนวัสดุระหว่างพื้นที่เกรด A/B และพื้นที่เกรด C/D ในการผลิตยาปลอดเชื้อต้องใช้การผ่านหน้าต่างที่ติดตั้ง ลูกโซ่อิเล็กทรอนิกส์และการฆ่าเชื้อด้วยรังสียูวี . ในห้องปฏิบัติการเซลล์และยีนบำบัด (CGT) ที่ต้องการพื้นที่ว่างระดับพรีเมียมและติดผนังขนาดกะทัดรัดผ่านหน้าต่าง (ขนาดภายใน ≤24 นิ้ว) เป็นไปตามข้อกำหนดการปฏิบัติตามข้อกำหนดโดยไม่ต้องใช้พื้นที่พื้นห้องคลีนรูมอันมีค่า [^2^]

ไมโครอิเล็กทรอนิกส์และเซมิคอนดักเตอร์

ในโรงงานผลิตแผ่นเวเฟอร์และบรรจุภัณฑ์/ทดสอบ ผ่านหน้าต่าง จะต้องพบกัน ISO 14644-1 คลาส 5 (ISO 5) มาตรฐาน โดยทั่วไป สถานการณ์เหล่านี้จะเลือกวัสดุที่ปลอดภัยจาก ESD (เช่น หน้าต่างสังเกตโพลีคาร์บอเนตป้องกันไฟฟ้าสถิต) เพื่อป้องกันความเสียหายจากการปล่อยประจุไฟฟ้าสถิตไปยังส่วนประกอบที่ละเอียดอ่อน สายการผลิตขั้นสูงบางสายยังกำหนดค่าพอร์ตกำจัดไนโตรเจนเพื่อลดโมเลกุลออกซิเจนและการปนเปื้อนของอนุภาคเพิ่มเติม

โรงพยาบาลและการแปรรูปอาหาร

ห้องผ่าตัดของโรงพยาบาลและแผนกจัดหาอุปกรณ์ปลอดเชื้อส่วนกลาง (CSSD) ใช้ทางหน้าต่างเพื่อถ่ายโอนเครื่องมือและเวชภัณฑ์ตามที่กำหนด สแตนเลส SUS316L โครงสร้างที่ทนต่อการฆ่าเชื้อด้วยไอน้ำแรงดันสูงที่อุณหภูมิสูง และการกัดกร่อนของสารเคมีฆ่าเชื้อ อุตสาหกรรมแปรรูปอาหารมุ่งเน้นไปที่การป้องกันการปนเปื้อนข้าม การทะลุผ่านหน้าต่างจะต้องเป็นไปตามหลักการ HACCP และโดยปกติแล้วอินเตอร์ล็อคทางกลจะเพียงพอสำหรับสภาพแวดล้อม ISO Class 8

การบำรุงรักษาตามปกติและการตรวจสอบประสิทธิภาพ

ความน่าเชื่อถือของช่องทะลุผ่านไม่เพียงแต่ขึ้นอยู่กับการเลือกเบื้องต้นเท่านั้น แต่ยังขึ้นอยู่กับขั้นตอนการบำรุงรักษาที่ได้มาตรฐานด้วย แนะนำให้ใช้กำหนดการบำรุงรักษาต่อไปนี้:

1. รายวัน : ตรวจสอบความสมบูรณ์ของปะเก็นประตู ทำความสะอาดพื้นผิวหน้าต่างสังเกต และยืนยันการทำงานของอินเทอร์ล็อค
2. รายสัปดาห์ : เช็ดผนังภายในตู้ด้วยแอลกอฮอล์หรือผงซักฟอกที่เป็นกลาง ตรวจสอบความเข้มของหลอด UV (เปลี่ยนหากต่ำกว่า 70% ของค่าที่กำหนด)
3. รายไตรมาส : ใช้โฟโตมิเตอร์หรือสเปรย์ DOP/PAO เพื่อทดสอบความสมบูรณ์ของตัวกรอง HEPA อัตราการรั่วไหลของการสแกนต้องไม่เกิน 0.01%
4. เป็นประจำทุกปี : ว่าจ้างบุคคลที่สามสำหรับการทดสอบการกักเก็บความแตกต่างของแรงดัน (ภายใต้พิกัดความแตกต่างของแรงดัน แรงดันตกต้องไม่เกิน 5% ภายใน 15 นาที) และการสอบเทียบระบบอินเตอร์ล็อค [^67^]

หากตรวจพบการเสียรูปของประตู อายุของปะเก็น หรือความล้มเหลวของอินเตอร์ล็อค ต้องถอดอุปกรณ์ออกทันทีและเปลี่ยนชิ้นส่วนใหม่ หน้าต่างทางผ่านที่ถูกละเลยอาจกลายเป็น "การรั่วไหลของการปนเปื้อน" ในห้องปลอดเชื้อ ซึ่งก่อให้เกิดความเสี่ยงมากกว่าการถ่ายโอนแบบเปิดโดยไม่ได้ติดตั้งหน้าต่างทางผ่าน
