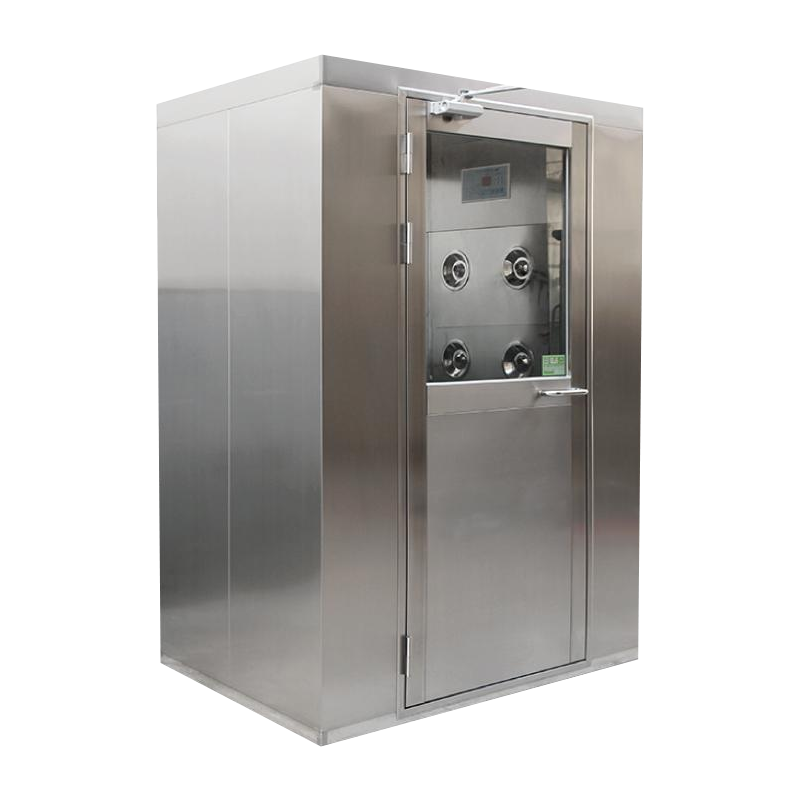

ผู้ผลิตห้องอาบอากาศ

ในระบบห้องปลอดเชื้อ อนุภาคที่ลำเลียงโดยบุคลากรและวัสดุถือเป็นแหล่งที่มาของการปนเปื้อนที่ใหญ่ที่สุด ห้องอาบน้ำแบบเป่าลมใช้กระแสลมที่สะอาดความเร็วสูงเพื่อขจัดอนุภาคที่หลุดร่อนส่วนใหญ่ที่ติดอยู่กับพื้นผิวของมนุษย์และบรรจุภัณฑ์วัสดุ ข้อสรุปที่ชัดเจนคือ: มีมาตรฐาน ฝักบัวลม การทำงานที่ความเร็ว 25-30 ม./วินาที เป็นเวลา 15-30 วินาทีสามารถลดอนุภาค ≥0.5μm ที่บุคลากรนำเข้าเข้ามาได้มากกว่า 95% ทำให้เป็นอุปกรณ์บำบัดเบื้องต้นที่ขาดไม่ได้บริเวณทางเข้าห้องปลอดเชื้อ ISO Class 5 ถึง ISO Class 7 . ประสิทธิภาพจะกำหนดปริมาณการปนเปื้อนในบริเวณที่สะอาดโดยตรง ข้อมูลต่อไปนี้ให้ข้อมูลอ้างอิงทางเทคนิคเชิงลึกจากห้ามิติ: ประสิทธิภาพของฝักบัวลม พารามิเตอร์โครงสร้าง การออกแบบหัวฉีด การควบคุมอินเตอร์ล็อค และการเลือก要点

ประสิทธิภาพการเป่าลม: ตัวบ่งชี้และข้อมูลประสิทธิภาพหลัก

ประสิทธิภาพหลักของแอร์ฝักบัวคือประสิทธิภาพในการกำจัดอนุภาค ตัวชี้วัดหลักที่ได้รับการยอมรับในอุตสาหกรรมมีดังนี้:

การออกแบบโครงสร้าง: ขนาด วัสดุ และเค้าโครงหัวฉีด

การออกแบบโครงสร้างของฝักบัวลมส่งผลโดยตรงต่อประสบการณ์ของผู้ใช้และประสิทธิภาพของฝักบัว พารามิเตอร์การออกแบบที่สำคัญมีดังนี้:

• ขนาดโดยรวม : ขนาดห้องอาบน้ำฝักบัวลมสำหรับคนเดียวมาตรฐาน (กว้าง x ลึก x สูง) คือ 1200 × 1,000 × 2100 มม. โดยมีขนาดทางเดิน 800 × 900 × 1950 มม. ฝักบัวลมสำหรับสองคนมีความกว้าง 1500-1800 มม. สำหรับฝักบัวลมวัสดุ ควรเพิ่มความลึกเป็น 1,500-2,000 มม.
• วัสดุห้อง : ผนังด้านนอกใช้เหล็กรีดเย็น 1.2-1.5 มม. เคลือบด้วยสเปรย์ไฟฟ้าสถิต ผนังภายในใช้สแตนเลส 1.0-1.2 มม. (304) . เพดานและพื้นยังใช้สแตนเลส โดยพื้นต้องมีลายนูนกันลื่น (ความสูงของรูปแบบ 0.3-0.5 มม.)
• เค้าโครงหัวฉีด : ฝักบัวด้านเดียวเหมาะสำหรับห้องคลีนรูมคุณภาพต่ำ (ISO 7-8) ฝักบัวสองด้านเป็นแบบมาตรฐาน มีประสิทธิภาพสูงกว่าฝักบัวแบบด้านเดียวประมาณ 30% ฝักบัว 3 ด้าน (ด้านบน 2 ข้าง) เหมาะสำหรับห้องคลีนรูมคุณภาพสูง ISO 5-6 ครอบคลุมจุดบอดศีรษะและไหล่ . จำนวนหัวฉีด: โดยทั่วไปแล้วฝักบัวลมสองด้านสำหรับคนเดียวจะมีหัวฉีด 6-8 หัว (ข้างละ 3-4 หัว)
• มุมหัวฉีด : หัวฉีดควรจะเป็น ปรับได้ (0-30°) มุ่งเป้าไปที่พื้นที่ยืน หัวฉีดด้านบนเอียงลง 15-20° เพื่อปกปิดศีรษะและไหล่ หัวฉีดด้านล่างเอียงขึ้น 10-15° เพื่อให้ครอบคลุมขาและเท้าส่วนล่าง
• การออกแบบพื้น : ตะแกรงสแตนเลสหรือแผ่นเจาะรู ด้วยรูรับแสง ≤5 มม. พร้อมลิ้นชักเก็บฝุ่นด้านล่างเพื่อการทำความสะอาดอนุภาคที่หลุดออกเป็นประจำ ความสามารถในการรับน้ำหนักของตะแกรงควรอยู่ที่ ≥300 กก./ตร.ม. เพื่อรองรับทางเดินของรถเข็น

สำหรับเส้นทางลอจิสติกส์ที่มีการจราจรหนาแน่น (เช่น วัสดุ อุปกรณ์) อุโมงค์อาบน้ำแบบเดินผ่าน (ความยาวที่กำหนดเอง 3-6 เมตร) ขอแนะนำ โดยให้เจ้าหน้าที่อาบน้ำให้เสร็จขณะเดินผ่าน ทำให้มีประสิทธิภาพสูงขึ้นและหลีกเลี่ยงความแออัด

พัดลมและระบบกรอง: หัวใจสำคัญของพลังลมและความสะอาด

พัดลมและไส้กรองของอัน ฝักบัวลม กำหนดความเร็วการอาบน้ำและความสะอาดของอากาศ การเปรียบเทียบเชิงปริมาณแสดงอยู่ด้านล่าง:

ระบบควบคุมลูกโซ่และระบบควบคุมการเข้าออก

ตรรกะการควบคุมประตูของฝักบัวลมเป็นกลไกหลักในการป้องกันการปนเปื้อนข้าม ระบบควบคุมที่สมบูรณ์ควรเป็นไปตามข้อกำหนดต่อไปนี้:

1. ลูกโซ่อิเล็กทรอนิกส์ : ประตูทางเข้าและทางออกไม่สามารถเปิดพร้อมกันได้ เมื่อประตูบานหนึ่งเปิด อีกบานหนึ่งจะถูกล็อคโดยอัตโนมัติ ประตูทั้งสองบานถูกล็อคระหว่างรอบการเป่าลม
2. ตรรกะห้องอาบน้ำฝักบัว : บุคลากรเข้า → ประตูทางเข้าปิด → เซ็นเซอร์ตรวจจับบุคลากร (อินฟราเรดหรือไมโครสวิตช์) → พัดลมเริ่มทำงานโดยอัตโนมัติ → ตั้งเวลาอาบน้ำเริ่มต้น (ปรับได้ 15-99 วินาที) → หลังจากสิ้นสุดห้องอาบน้ำฝักบัว หน่วงเวลา 1-2 วินาที → ปลดล็อคประตูทางออก;
3. ฟังก์ชั่นฉุกเฉิน : ในกรณีที่ไฟฟ้าขัดข้องหรือเหตุฉุกเฉิน ประตูทั้งสองจะต้องเปิดได้ด้วยตนเองด้วยแรงเปิด ≤67N เพื่อตอบสนองความต้องการขาออก ควรจัดให้มีปุ่มหยุดฉุกเฉิน เมื่อกด พัดลมจะหยุดทันทีและประตูทั้งสองบานจะปลดล็อค
4. บูรณาการการควบคุมการเข้าถึง (ไม่จำเป็น) : สามารถใช้งานร่วมกับบัตร IC ลายนิ้วมือ หรือการจดจำใบหน้าได้ โดยอนุญาตให้เฉพาะบุคลากรที่ได้รับอนุญาตเท่านั้นที่สามารถปลดล็อกประตูทางเข้าได้ ผู้ควบคุมควรบันทึกเวลาอาบน้ำ ข้อมูลบุคลากร และสถานะอุปกรณ์แต่ละครั้ง
5. คำแนะนำด้วยเสียง : ฝักบัวลมคุณภาพสูงควรติดตั้งระบบนำทางด้วยเสียง เพื่อแนะนำบุคลากรตลอดขั้นตอนการอาบน้ำ (เช่น "กรุณาเข้าฝักบัวลม" "กรุณายกแขนขึ้นแล้วหันหลังกลับ" "กำลังอาบน้ำ อย่าเปิดประตู" ฯลฯ)

ข้อกำหนดความน่าเชื่อถือของระบบลูกโซ่: MTBF ≥50,000 ชั่วโมง เวลาตอบสนองของลูกโซ่ ≤0.5 วินาที . แนะนำให้ทดสอบฟังก์ชันอินเทอร์ล็อคทุกเดือนเพื่อความปลอดภัยและความน่าเชื่อถือ

การติดตั้งและบำรุงรักษา: ประเด็นสำคัญที่ไซต์งาน

การติดตั้งที่เหมาะสมและการบำรุงรักษาแอร์ฝักบัวเป็นประจำถือเป็นสิ่งสำคัญในการรับประกันประสิทธิภาพในระยะยาว ประเด็นสำคัญมีดังนี้:

• การติดตั้งนอกสถานที่ : ควรติดตั้งแอร์ฝักบัวที่ฉากกั้นทางเข้าห้องคลีนรูม โดยมีช่องว่างระหว่างห้องและแผงผนัง ≤2มม. เติมด้วยน้ำยาซีลที่เป็นกลาง พื้นควรอยู่ในระดับเดียวกับพื้นดิน ส่วนเบี่ยงเบนของระดับ ≤2มม./ม. สายไฟควรใช้สายเคเบิลทนไฟที่มีขนาดอย่างน้อย 3×1.5 มม.² พร้อมวงจรเฉพาะ
• รอบการเปลี่ยนไส้กรอง : ควรทำความสะอาดหรือเปลี่ยนตัวกรองขั้นต้น (เกรด G4) ทุกๆ 3-6 เดือน โดยทั่วไปตัวกรอง HEPA (H13/H14) จะถูกเปลี่ยนทุกๆ 1-2 ปี โดยขึ้นอยู่กับการอ่านค่าเกจวัดความดันส่วนต่าง ในสภาพแวดล้อมที่มีฝุ่นหรือมลพิษสูง ควรลดรอบการเปลี่ยนทดแทนให้สั้นลง
• ทำความสะอาดทุกวัน : ทำความสะอาดผนังภายในสแตนเลส ตะแกรงพื้น และลิ้นชักเก็บฝุ่นทุกวัน แนะนำให้ใช้ลิ้นชักเก็บฝุ่นสำหรับการทำความสะอาดทุกสัปดาห์เพื่อหลีกเลี่ยงการสะสมของอนุภาคซ้ำ ควรตรวจสอบช่องพัดลมทุกเดือนเพื่อกำจัดฝุ่นที่สะสม
• การทดสอบความเร็วและการรั่วไหลของตัวกรอง : วัดความเร็วทางออกของหัวฉีดทุกๆ หกเดือน หากต่ำกว่า 20 ม./วินาที ให้ตรวจสอบการอุดตันของพัดลมหรือตัวกรอง ทำการทดสอบการรั่วไหลของ PAO เป็นประจำทุกปีเพื่อให้แน่ใจว่าตัวกรอง HEPA ปราศจากการรั่วไหล
• การแก้ไขปัญหาทั่วไป : พัดลมไม่ทำงาน → ตรวจสอบกำลังไฟ ฟิวส์ ระบบป้องกันการโอเวอร์โหลด ความเร็วไม่เพียงพอ → ตรวจสอบการอุดตันของตัวกรอง ทิศทางการหมุนของพัดลม ความล้มเหลวของล็อคประตู → ตรวจสอบขดลวดโซลินอยด์ สวิตช์ประตูแม่เหล็ก และแผงควบคุม

การก่อตั้งก บันทึกการบำรุงรักษารายไตรมาส การบันทึกความแตกต่างของความดัน ความเร็ว ระดับเสียง และประวัติการซ่อมแซมของตัวกรองเป็นแนวทางปฏิบัติที่ดีที่สุดเพื่อให้มั่นใจว่าแอร์ฝักบัวจะทำงานได้อย่างมีเสถียรภาพในระยะยาว

คำแนะนำในการเลือก: การเลือก ฝักบัวแอร์ ตามระดับความสะอาดและสถานการณ์การใช้งาน

ต่อไปนี้เป็นคำแนะนำในการเลือกสำหรับสถานการณ์การใช้งานทั่วไปสี่สถานการณ์:
